很多运维同学都有这种经历：

ping 是通的，但网页打不开

域名访问不通，但 IP 可以

防火墙明明放行了，业务还是异常

这些问题的背后，其实都指向同一件事：

👉 浏览器访问网页的完整链路，你真的搞懂了吗？

今天我们就用一篇图文，把这件事彻底讲清楚。

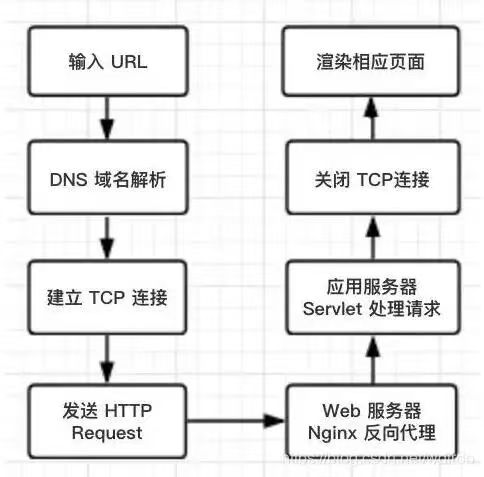

一、先看整体流程（核心图）

你可以先记住一句话：

👉 访问网页 = DNS解析 + HTTP请求 + 网络转发

二、第一步：DNS解析（把域名变成IP）

当你在浏览器输入：

www.example.com

浏览器第一件事不是访问网站，而是：

👉 问 DNS：这个域名对应哪个 IP？

这一步具体发生什么？

1. 发起 DNS 请求

• 协议：UDP

• 端口：53

1. 判断 DNS 是否同网段

这里非常关键（很多人会忽略）：

同网段 → 直接发

不同网段 → 走网关

1. ARP 获取 MAC 地址
   不管发给谁，都必须知道 MAC：👉 会发 ARP 请求

2. 发出请求并拿到 IP

最终拿到：

www.example.com → 10.1.1.20

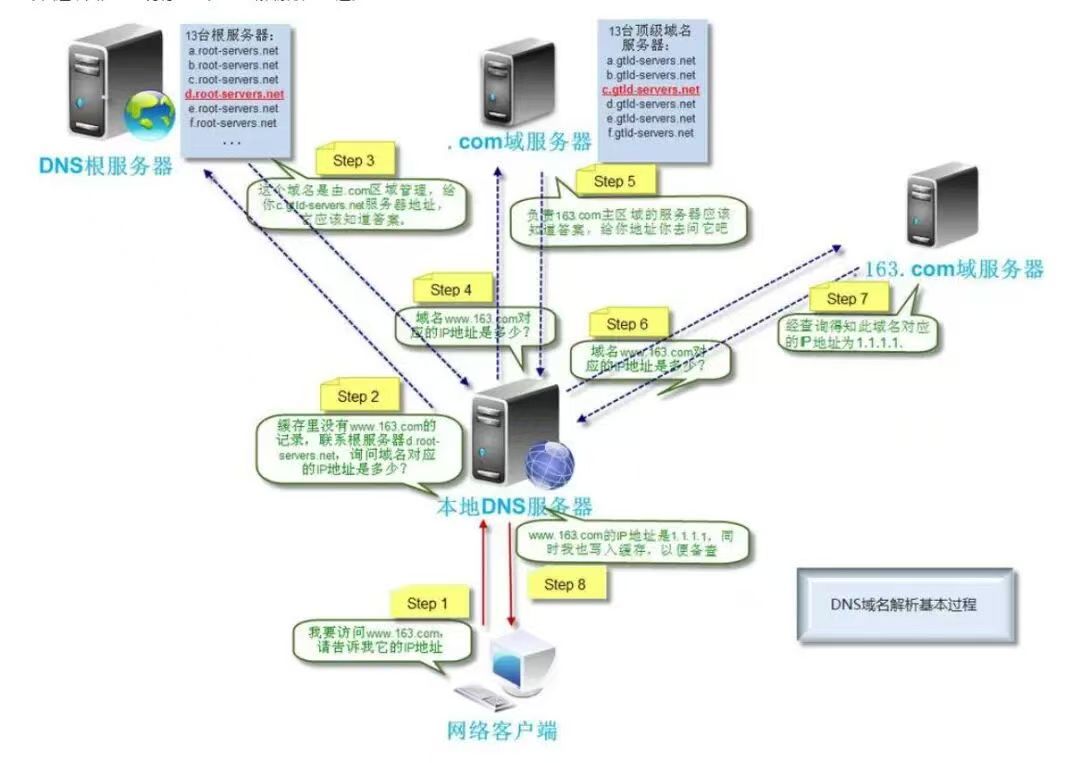

DNS流程图

三、第二步：访问网页（HTTP请求）

拿到 IP 后，才真正开始访问网站。

整个封装过程（重点！）

1. 应用层
   浏览器生成 HTTP 请求

2. 传输层
   交给 TCP：目标端口：80源端口：随机

3. 网络层
   判断是否同网段：是 → 直接发否 → 发给网关

4. 数据链路层
   继续做两件事：ARP 获取 MAC封装 Ethernet

5. 发出去

数据正式进入网络。

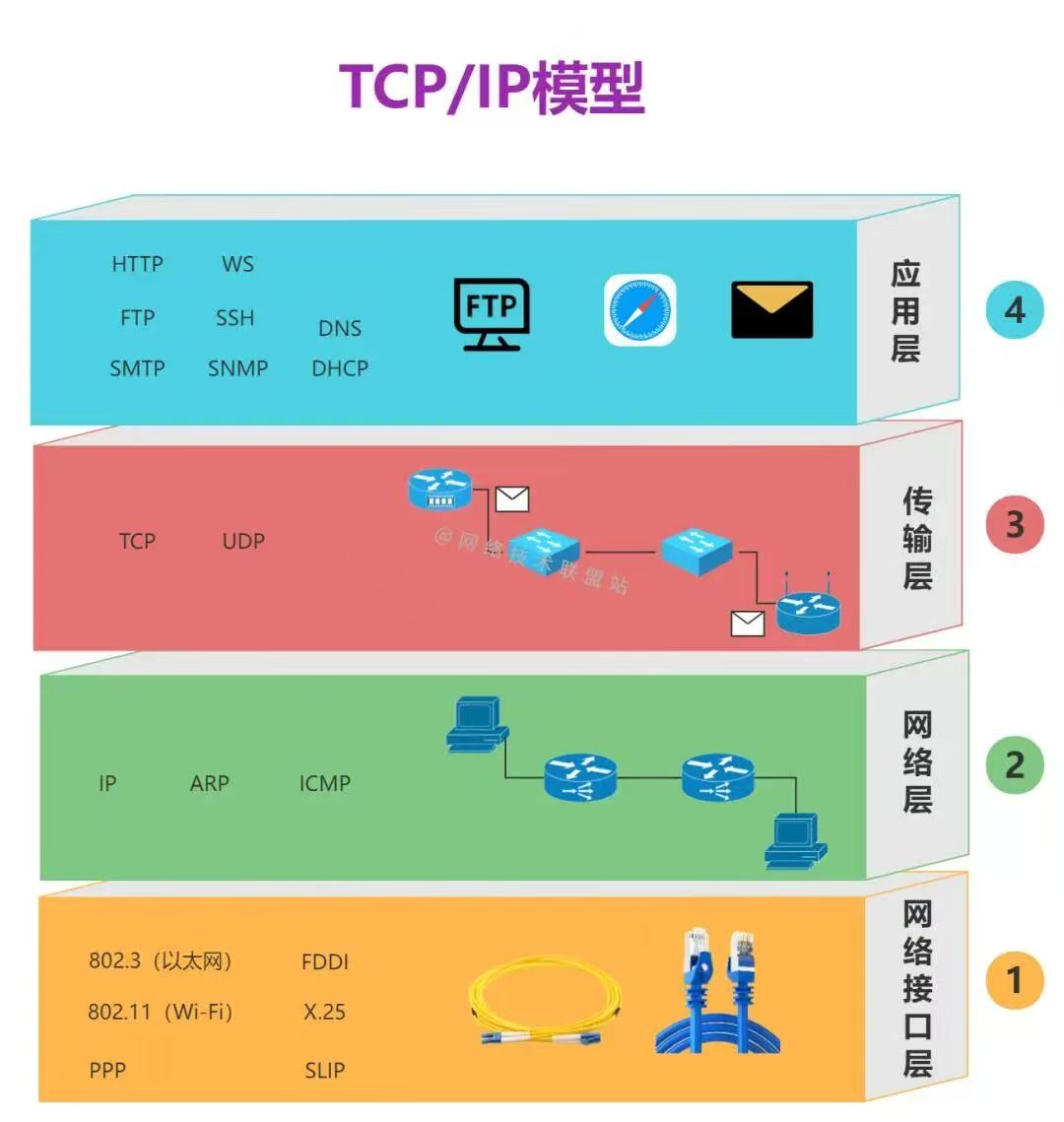

封装过程图

四、用一个生活例子帮你彻底理解

你可以把整个过程理解成“寄快递”：

HTTP → 写信内容

TCP → 写门牌号

IP → 写地址

MAC → 找到具体收件人

物理层 → 快递发出去

👉 每一层都在“加一层包装”

五、核心概念：五元组

做网络运维，一定绕不开这个东西：

👉 五元组

什么是五元组？

源IP + 目的IP + 源端口 + 目的端口 + 协议

例如：

192.168.1.10:52341 → 10.1.1.20:80 （TCP）

五元组作用

👉 用来唯一标识一条连接

• 防火墙识别流量

• NAT 转换

• 会话管理

• 抓包分析

六、防火墙到底在干嘛？（很多人误解）

很多人以为：

👉 防火墙 = 每个包都检查

其实不是。

七、真实的防火墙工作机制

看图先理解

实际流程是这样的：

第一步：第一个包

防火墙会：

提取五元组

匹配安全策略

决定放行 or 拒绝

第二步：建立会话

如果放行：

👉 记录一条会话（Session）

第三步：后续包

👉 直接查会话表，不再重复匹配策略

关键结论

👉 第一个包决定一切

第一个包通过 → 后面全通过

第一个包被拒 → 后面都没戏

八、把整个流程串起来（最终版）

输入域名访问网页

输入域名
→ DNS解析（UDP 53）
→ 获取IP
→ HTTP请求（TCP 80）
→ 判断网段
→ ARP找MAC
→ 封装数据
→ 发到网络
→ 防火墙基于五元组放行
→ 返回页面

九、运维为什么必须懂这个？

因为你排障，本质就是在定位链路哪一段断了：

• DNS挂了？

• TCP端口不通？

• 防火墙没放？

• ARP异常？

👉 你脑子里有没有这条链路，决定你能不能快速定位问题

十、一句话

👉 技术的本质不是记命令，而是理解链路

当你真正把这条链路吃透：

网络问题会越来越简单

排障会越来越快

你也会越来越有底气
